Циклон НВГК

НВГК от ООО "СОТ" - лидер производства циклонов в России.

НВГК от ООО «СОТ»

Циклон НВГК (Прямоточный конический циклон с нижним выводом газа)

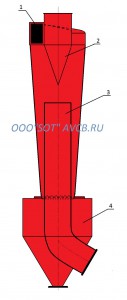

Общий вид:
1-Входной патрубок
2-Обтекатель
3-Выхлопная труба
4-Бункер

Назначение циклона НВГК: Улавливание пыли на второй ступени газоочистки.
Область применения: Химическая и смежные отрасли промышленности.
Рекомендуемая скорость (принята по расходной характеристике) Vц=2-4 м/с; Vвх=15-30 м/с.
Промышленные испытания на производствах кремнефтористого натрия и фтористого алюминия, подтвердили высокую эффективность циклона НВГК.
При сушке кремнефтефтористого натрия в трубе-сушилке основная масса пыли, поступающая на вторую ступень очистки (два паралельно установленных циклона типа НВГК D=350 мм), состоит из частиц от 10 до 40 мкм. При начальной запыленности 25.5 г/м³, эффективность циклона достигает 98.5 % при гидравлическом сопротивлении 600 Па.
В случае сушки фтористого алюминия в полупромышленной трубе-сушилке запыленность газа, перед второй ступенью очистки (циклона типа НВГК D=600 мм) составила 17 г/м³. Эффективность циклона достигла 82 % при гидравлическом сопротивлении 550 Па.
